離心風機整機三維數值仿真方法及分析
關鍵詞：離心風機 發布時間：2013-09-03 點擊數：1957
1 引言
離心風機的內 部流 動非常 復雜, 葉 輪、 殼本 身的 性能蝸及它們之間的匹 配是 否恰 當都將 影響 風機的 性能。在 試驗研究方面, 文獻 [ 1]對一 矩形截 面蝸殼 內的實 際流動 進行了三維測試, 得到蝸殼 內流場 的實 際分布 狀態, 并 進行了 初步分析, 文獻 [ 2]利用激光多 普勒測 速儀 ( LDV ) 對離心 風機葉片擴壓器的內部流 場進行 了試驗研 究, 文獻 [ 3] 采用 粒子圖的結論。這些試驗 研究 和數值 計算 在研究 離心 風機內 部流場方面均得出一些有 用的結論, 但由于 試驗測量條 件和計算機資源的限制, 對于葉輪和蝸殼相互干 涉的整機研 究很少涉及。而蝸殼的高 度非對 稱特 性表明, 葉 輪、蝸殼相 互作 用引起的流場非對稱性 及其 內部復 雜的 渦系結 構用 傳統的 單通道模式是無法確定準 確。
2 數值仿真原理及方法
流體流動要受物理守恒定 律的支配, 基本的守 恒定律包括: 質量守恒、 量守 恒和能 量守 恒。控制 方程是 這些 守恒動定律的數學描述, 其 中質量 守恒 方程又 叫連 續方程 , 動 量守恒方程又叫運動方程 。在壁面區, 流動情況 變化很大, 特別是粘性底層, 流動幾乎是層流, 湍流應 力幾 乎不起 作用。為 解決 這一問 題, 用一組半經驗的公式 (即壁面函 數 ) 將壁面 上的物 理量與 湍流核心區內的相應物理量 聯系起來, 即壁面函數法。
2. 1 基本控制方程

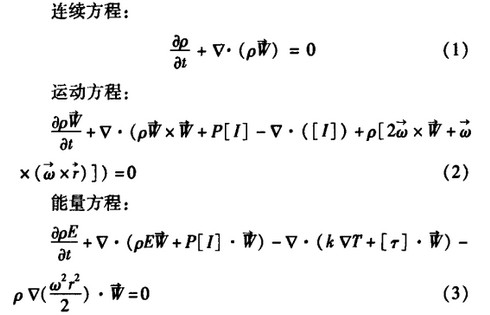

.jpg)
式中 Q為密度, P 為流體靜壓, W為流體的相對速度矢量, [ I ]?為單位張量, [ S]為粘性應力張量, E 為 單位質量流 體所具有的總能量 (E = e+ W 2 /2, e為 流體 內能 ), X 為 相對坐 標系?的旋轉速度, k 為流體的導熱系數, T 為流體的靜 溫。通過對以上方程進行時均 運算 便可得 相對 直角坐 標系 下守恒 形式的雷諾時均 N - S方 程。
2. 2 壁面函數法

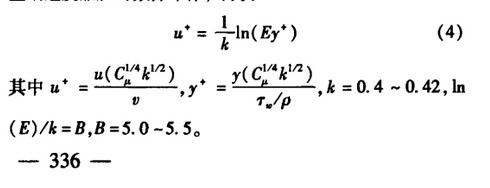

壁 面附近 區域的 處理方 式直接影 響著數 值計算 結果的準確性和湍流模 型的實 用性, 因 此對于 壁面 附近的 區域, 可采用壁面函數法來處 理, 把第一個與壁 面相鄰的節 點布置在旺盛的湍流區域 內。壁 面函數 法的 主要內 容就 在于確 定壁面上流速的當量擴散 系數戶 Lt。假設在所計算問題的壁面 附近粘性支層 以外的地 區, 無量綱速度服從對數分 布律, 即為:
.jpg)

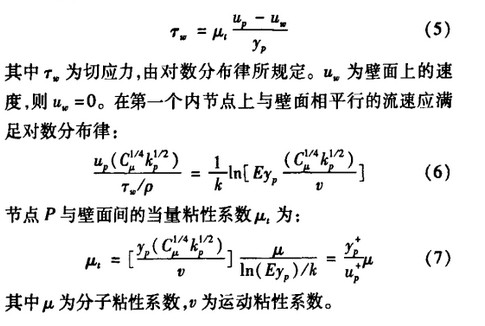

當把第一 個內節點 P 布置到對數分布律成立的范 圍內,即旺盛湍流區 域時, 第一個內節點與壁 面之間區域 的當量粘性系數 Lt 為:
.jpg)
