2. 2　 處理試驗數據所用數學公式

    動壓 P d = 9. 8 × ( ( P 2 1 + P 2 2 + …… + P 2 n ) / n) 0. 5

                        ddd

靜壓 Ps = 9. 8 × ( P s1 + P s2 + …… + Psn ) / n

全壓 P = P d + Ps

風速 V = 4. 04P d ( m/ s)( 4)

3流量 Q = F × V × 3600 ( m / h)( 5)

2式中 　F —— 風管截 面面積, m ; P d 1 , P d 2 , ……P d n —— 風管 同一 截 面 上 不 同 測 點 位 置 的 動 壓 ( mmH 2 O ) , n = 9; Ps1 , Ps2 ,

……Psn —— 風管同 一截面上 不同測點 位置的靜 壓( mm H2 O ) , n= 9。

2.3　 離心風機作為前一級風機

      離心 風機 作為串 聯的 前一級 風機, 橫 流風機 為后 一級風 機在此定 義為離心風機與 橫流風機 串聯。首先將橫 流風機的 轉速固定, 再確定一種管 網阻力, 然后通過 變頻器調節 離心風機 的轉速。當串聯風機的總排氣全壓及流量與橫流風機 單機、同工況下的全壓及流量相等時, 記下離心風機的轉速, 此即 臨界轉速; 保持橫流風機 的轉速不變, 改變 7 種不同的管 網阻力, 分別測出 不同管網阻 力下的各串聯臨 界轉速。由不 同臨界轉速 所對應的 單機的全壓 及流量即可確定 該工況下 的串聯臨界 點。通過曲線 擬合可得到 一條橫流風機在 該轉速下 的串聯臨界 曲線。改變橫 流風機的轉速, 重復以上步驟, 可測出其他兩種轉速下 的臨界轉速( 見表 1) 。因?yàn)榧?nbsp;使是型號、規格完全相同的風機 , 在轉速相 同的情況下, 其風量、全壓也不 相同, 為了找到串 聯臨界點的 規律, 使其更具 有通用 性, 應 該把這 些臨界 轉速 轉化 成其對 應的 風量- 全壓點, 我們又測出了的各臨界轉速對應的風量、 壓即臨界點, 再全把這些臨界點繪制 在坐標系中( 見圖 3) , 圖 3 中曲線上的 數字是橫流風機的轉速( 單位 r / min) 。

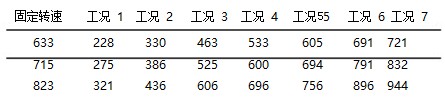

              表 1　離心風機與橫流風機串聯臨界轉速

            T able 1　Ser ies critical speed of centrifug al

                      a nd cro ss flow fanr? min - 1



從圖 3 可以看出: 離心 風機在橫流風機 3 種不同轉速下的串

（1）聯臨 界曲線的 形狀非 常相似, 橫 流風機 轉速 越高 串聯臨 界點 的位置亦越高; 對某一轉 速下的串 聯臨界曲線 來說, 隨 著工況阻 力

（2）變小 串聯臨界 曲線緩 慢上升, 當 工況阻 力過 小時 串聯臨 界曲 線

（3）迅速下降。



2. 4　橫流風機作為前一級 風機

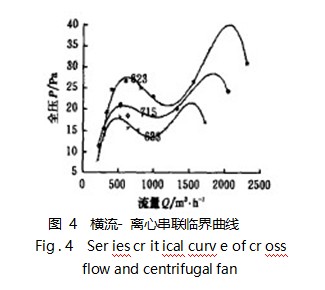

    橫流 風機作 為串 聯的前 一級 風機, 離心 風機 為串聯 的后 一級風機在此 定義為橫流風 機與離心 風機串聯。首先 將離心風 機的轉速固定, 再確定一 種管網阻 力, 然后 通過變頻器 調節橫流 風機的 轉速, 當串聯 風機的總 排氣 全壓及 流量 與離 心風機 單機 在同工 況下的全 壓及流 量相等 時, 橫流風 機的 此轉 速即為 臨界 轉速; 與 離心風機作為前 一級風機 時測量臨界 轉速的方法 相同, 測出離心風機在 3 種轉速 下的臨界轉速( 如表 2) , 通過曲線擬合 可得到離心風機在 3 種轉 速下的串聯臨界曲線 ( 見圖 4) , 曲線上 的數字是離心風機的轉速( 單位 r/ min) 。

  表 2　橫流風機與 離心風機串聯臨界轉速T able 2　Series cr itical speed of cr oss flow and centrifug al fanr ? min - 1





從圖 4 可以看出: 橫流風機在離心風機 3 種不同轉速下的串聯臨 界曲線 的形狀 亦非常 相似, 離心 風機 的轉速 越高 串聯臨 界點亦越高; 對某一轉 速下的串 聯臨界曲線 來說, 串 聯臨界點 呈駝峰狀。比較圖 3、 4 可知, 橫流風 機與離心風機在串聯中的前后圖位置不同, 其對應的串聯臨界曲線的形狀也不相同。在大量試驗的基礎上 發現, 串聯 風機在臨 界點以上運 行時, 串 聯效率在 兩單機的效率之間, 而在臨界點一下運行時, 串聯效率 很低, 甚至低于串聯風機中效率較低的單機。

3　結　論

 1) 橫 流風機與 離心風機串 聯運行, 保證 前一級 風機在串 聯臨界點以 上工作, 可 以提高風 機串聯后總 的全壓及流 量, 反 之風機 串聯 后總的全壓及流量 將低于后一級單風 機對應的 全壓及流量。

2) 橫流 風機與離 心風機串聯 運行時, 串聯 的前后 位置不 同對應的串聯臨界曲線形狀也不同。

3) 對于 同一種串 聯方式, 不同轉速 下的串 聯臨界 曲線形 狀相似; 不同 轉速下 的臨界曲 線上 同工況 各臨 界點 對應的 全壓 隨轉速的提高而增大。
